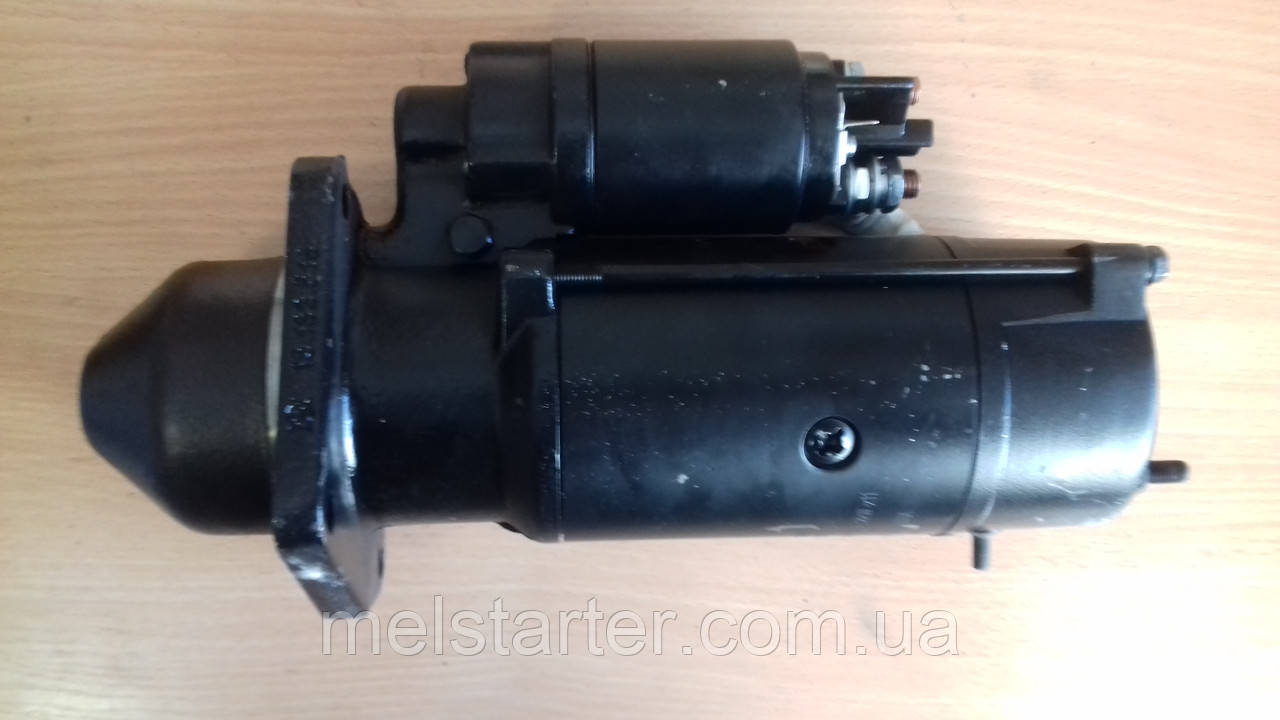

Стартер JCB,MOSA ,SIDERMECCANICA, 11.131.848, AZF4186 ,AZF4224,12V-4.2 kW

Стартер JCB,MOSA ,SIDERMECCANICA, 11.131.848, AZF4186, AZF4224  ,12V-4.2 kW

AZF4186, AZF4224 - редукторний стартер, встановлюється на двигуни JCB Diesel Max обсягами 4,4 і 4,8 літрів, що застосовуються в будівельних екскаваторах JCB 3CX і 4CX.

Особливості конструкції даного стартера:

- двох опорне кріплення шестерні приводу, закритою передньою кришкою;

- втягуюче реле нової конструкції, що виключає залипання контактів стартера (система FRS);

Завдяки використанню редуктора, виріб має невеликі габарити і вага, що забезпечує зручний і швидкий монтаж на двигун. Стартер фіксується на корпусі двигуна трьома болтами.

Підключення електроживлення втягивающего реле:

до клеми 30 з гайкою М10 підключається «плюсовій» провід від батареї, до клеми 50 з гайкою М5 - провід від замка запалювання; крім того, стартер оснащений ізольованим контактом маси – клемою 31

Найменування

Стартер AZF4186, AZF4224​​​​​​​

Серійний номер вторинного рынкаІЅ1105

Напруга 12 В

Потужність 4.20 кВт

Серійний номер виробника 11.131.848

Кут кріплення фланця (α)R119 °

Число зуб. шестерні 11

Модуль 3,175 мм

Зовнішній діаметр шестерні 41 мм

Посадковий розмір 89 мм

Виліт бендикса (ZA) 24 мм

Посад. розміри HxDxd 3x127x10,9

Примітка Контакт маси 31,З редуктором

Виробник Letrika

• 1)Передня кришка стартера 16.283.424
• 2)Комплект втулок стартера (Купити Тут)
• 4)Втягуюче реле стартера 16.915.354
• 6)Привід стартера (бендикс) 16.902.621
• 7)Вилка стартера 16.908.335 (Купити Тут)
• 8)Редуктор стартера 16.911.446
• 9)Якір стартера 16.915.044
• 10)Підшипник стартера 16.908.340 (Купити Тут)
• 12)Статор (Обмотка) стартера 16.282.438
• 13)Щіткотримач стартера 16.908.336 (Купити Тут)
• 14)Щітки стартера 16.908.337 (Купити Тут)
• 15)задня Кришка стартера 16.283.937
